Современный офис немыслим без большого количества техники: компьютеров, мониторов, принтеров, роутеров и систем видеонаблюдения. Вместе с этим возникает проблема хаотичных проводов, которые создают беспорядок, представляют угрозу безопасности и усложняют уборку. Решением является скрытая прокладка кабелей. Скрытый плинтус — это идеальный инструмент для создания аккуратного, безопасного и профессионального IT-пространства.
Преимущества алюминиевых скрытых плинтусов
Выбор алюминиевых плинтусов для скрытой разводки кабелей — это стратегическое решение, влияющее на функциональность, безопасность и дизайн офиса на многие годы. Рассмотрим каждое преимущество подробно.
1. Бескомпромиссная эстетика и порядок
- Создание чистых линий: Плинтус из алюминия с матовой или глянцевой анодированной поверхностью гармонично интегрируется в любой современный интерьер (лофт, хай-тек, минимализм). Он визуально «поднимает» стены, создавая ощущение завершенности и порядка.
- Полное сокрытие инфраструктуры: Внутри профиля можно разместить не только силовые и сетевые кабели, но и провода систем безопасности, видеонаблюдения, аудио-сопровождения и даже элементы системы «умный офис». Все это становится абсолютно невидимым.
- Профессиональный имидж: Аккуратный офис без хаотичных проводов формирует образ технологичной, ответственной и клиентоориентированной компании у партнеров и сотрудников.
2. Высокая функциональность и гибкость
- Модульность и масштабируемость: Конструкция на основе базового профиля и съемной крышки позволяет в любой момент добавить, заменить или извлечь кабель без демонтажа всей системы и ремонта. Это критически важно при переезде сотрудника или модернизации рабочего места.
- Встроенные решения: Многие модели предусматривают установку встроенных розеточных блоков (электрических, сетевых RJ-45, USB) непосредственно в корпус плинтуса. Это позволяет создать точку питания и коммуникации именно там, где это нужно, без штробления стен.
- Эффективная организация пространства: Внутренние перегородки в каналах помогают строго разделять потоки кабелей, предотвращая спутывание и упрощая идентификацию.
3. Надежная защита кабелей и инфраструктуры
- Механическая прочность: Алюминиевый спрус выдерживает значительные ударные и статические нагрузки (удары ножек стульев, кресел, передвижение тяжелой мебели), защищая хрупкую изоляцию кабелей внутри.
- Экранирование: Металлический корпус действует как естественный экран, снижая уровень электромагнитных помех между силовыми и слаботочными линиями, что может положительно сказаться на качестве передачи данных в сетевых кабелях.
- Защита от внешних факторов: Герметичные модели или специальные уплотнители в крышке защищают от пыли и случайного попадания влаги при уборке, продлевая срок службы кабелей.
4. Превосходная пожарная и экологическая безопасность
- Негорючесть: Алюминий относится к материалам класса НГ (негорючий). В случае возгорания кабеля внутри, плинтус не поддерживает горение, локализует очаг и не выделяет едкого дыма, что является ключевым требованием для общественных и коммерческих помещений.
- Отсутствие вредных испарений: В отличие от некоторых видов пластика, анодированный алюминий химически инертен, не выделяет летучих веществ даже при нагреве и безопасен для здоровья человека.
- Электробезопасность: Правильно смонтированный и заземленный металлический корпус обеспечивает дополнительную защиту от поражения электрическим током в случае повреждения изоляции силового кабеля.
5. Долговечность и простота обслуживания
- Коррозионная стойкость: Анодное оксидирование (анодирование) поверхности создает чрезвычайно твердый и устойчивый к царапинам слой, который не выцветает, не желтеет со временем и не боится бытовой химии.
- Легкость ухода: Плинтус достаточно просто протереть влажной тканью для поддержания чистоты. Он не накапливает статическое электричество и, следовательно, не притягивает пыль так активно, как пластик.
- Ремонтопригодность: При локальном повреждении (вмятине) можно заменить только поврежденный сегмент, а не всю линию, что экономически выгодно.
6. Экономическая эффективность в долгосрочной перспективе
- Снижение затрат на переукладку: Гибкость системы минимизирует стоимость и время любых изменений в кабельной инфраструктуре.
- Защита инвестиций в кабели: Продлевая срок их службы, вы откладываете затраты на их замену.
- Повышение стоимости актива: Продуманная, безопасная и аккуратная IT-инфраструктура повышает общую стоимость и привлекательность офисного помещения.
План организации прокладки кабелей: пошаговая инструкция
Шаг 1: Планирование и проектирование
- Составьте схему: Нарисуйте план офиса, отметив расположение рабочих мест, оргтехники и точек электропитания.
- Инвентаризация кабелей: Определите типы и количество проводов (электропитание, LAN, USB, аудио/видео).
- Выбор плинтуса: Подберите модель плинтуса с достаточным внутренним сечением и нужным количеством перегородок для разделения силовых и слаботочных линий.
- Закупка комплектующих: Помимо самого плинтуса, вам понадобятся внутренние и внешние углы, заглушки, тройники и розеточные модули.

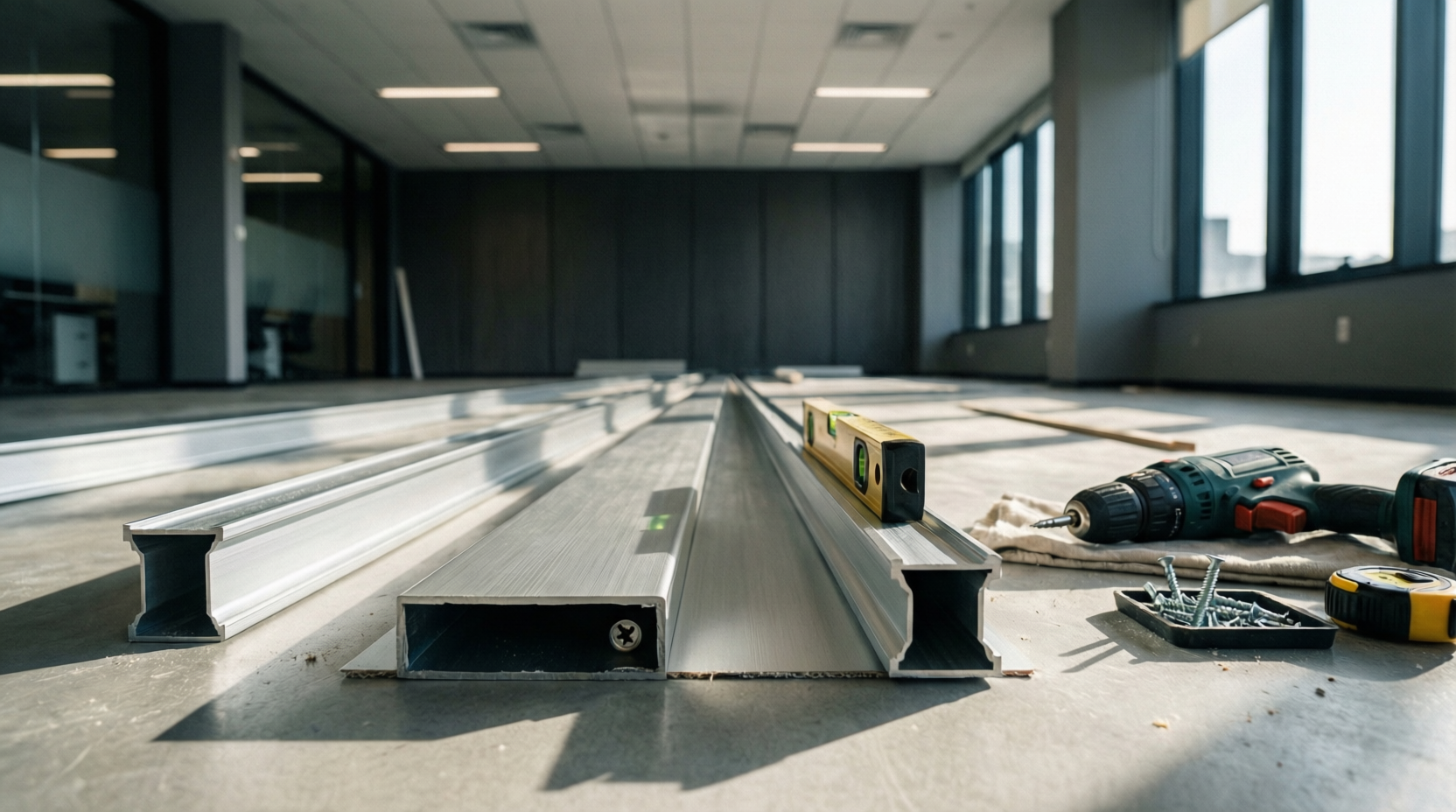

Шаг 2: Подготовка к монтажу
- Отключите электропитание в зоне проведения работ.
- Очистите и выровняйте периметр стен у пола.
- Разметьте трассу прокладки плинтуса, места установки розеток и выводов кабеля.
- Нарежьте профиль плинтуса на отрезки нужной длины с помощью ножовки по металлу.
Шаг 3: Прокладка кабелей и сборка
- Закрепите монтажную основу (базу) плинтуса к стене с помощью дюбелей или саморезов.
- Аккуратно уложите кабели в отсеки базы, соблюдая разделение на типы (см. таблицу ниже).
- Для организации используйте стяжки или липучки внутри плинтуса.
- В запланированных местах установите розеточные модули или выполните аккуратный вывод кабелей через специальные отверстия.
- Защелкните или прикрутите лицевую декоративную крышку на место.
Рекомендации по разделению кабелей внутри плинтуса
| Тип кабеля | Рекомендуемый отсек в плинтусе | Примечание |
|---|---|---|
| Силовые (220В) | Верхний или изолированный металлической перегородкой | Обязательно отделять от слаботочных для безопасности и предотвращения помех. |
| Сетевые (LAN, оптоволокно) | Средний | Желательно использовать раздельные каналы для каждой линии или группировать стяжками. |
| Аудио/Видео, USB | Нижний | Можно прокладывать вместе с сетевыми, если они неэкранированные. |
Частые ошибки и как их избежать
Даже при использовании качественных алюминиевых плинтусов неверный монтаж или планирование могут свести на нет все их преимущества. Разберем ключевые ошибки и дадим практические рекомендации по их предотвращению.
1. Ошибки планирования и проектирования
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Недостаточный запас по внутреннему объему (выбор плинтуса «впритык») |
Невозможность добавить новые кабели. Перегрев из-за плотной укладки. Деформация крышки. | Рассчитывайте заполнение не более чем на 50-60% от сечения канала. Выбирайте плинтус с 2-3 секциями и учитывайте, что потребности в кабелях со временем только растут. |
| Игнорирование плана расстановки мебели и оборудования | Плинтус оказывается перекрыт неподвижной мебелью, доступ к крышке и розеткам теряется. Точки вывода кабелей не совпадают с рабочими местами. | Согласуйте трассу прокладки плинтуса с финальной планировкой офиса. Обеспечьте свободный доступ ко всем крышкам, особенно в зонах стыков и розеточных модулей. |
| Отсутствие схемы прокладки кабелей | Путаница при монтаже и последующем обслуживании. Невозможно идентифицировать конкретный кабель для ремонта или замены. | Создайте простую схему-чертеж, где цветом или номером отмечены типы кабелей в каждом сегменте плинтуса. Прикрепите ее к техническому паспорту помещения. |
2. Ошибки монтажа и укладки кабелей
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Совместная прокладка силовых и слаботочных кабелей в одном отсеке без разделителя | Наводки и помехи в сетевых и аудио/видео линиях (снижение скорости интернета, «шум» в аудиосистеме). Повышенный риск при повреждении изоляции. | Строго соблюдайте разделение! Используйте плинтусы с металлическими перегородками. Силовые кабели — в отдельный изолированный отсек. При отсутствии перегородок используйте отдельные внешние каналы для разных типов линий. |
| Чрезмерно тугая укладка и перетяжка кабелей стяжками | Передавливание жил, особенно у витой пары, что ведет к потере сигнала. Нарушение изоляции. Сложности при извлечении одного кабеля из жгута. | Укладывайте кабели свободными S-образными петлями (с запасом 10-15 см на точке вывода). Используйте мягкие липучки (велкро) вместо нейлоновых стяжек, которые можно легко перетянуть. |
| Небрежный монтаж базы (основания) плинтуса (редкий крепеж, неровная стена) |
Профиль провисает, отходит от стены. Крышка не фиксируется плотно, появляются щели. Общий неопрятный вид. | Тщательно выравнивайте поверхность стены у пола. Крепите базу на дюбели/саморезы с шагом не более 40-50 см, в углах и стыках — обязательно. Используйте уровень. |
| Пренебрежение аксессуарами (углы, заглушки, стыковочные элементы) |
Острые, необработанные края на углах. Щели в стыках. Риск повреждения изоляции кабелей о острый срез. Неэстетичный вид. | Всегда используйте комплектные внутренние/внешние углы и торцевые заглушки. Они обеспечат плавный поворот трассы, безопасность для кабелей и профессиональный финиш. |
3. Ошибки безопасности и эксплуатации
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Отсутствие заземления металлического корпуса плинтуса | В случае пробоя изоляции силового кабеля на корпус, возникает опасность поражения током. Нарушение требований ПУЭ (Правил Устройства Электроустановок). | Обязательно заземляйте алюминиевый профиль! Для этого используйте специальный заземляющий зажим или провод, подключенный к шине заземления электрощита. Это должен делать квалифицированный электрик. |
| Игнорирование требований к кабелю | Прокладка в общем канале кабелей, не предназначенных для скрытой стационарной проводки (например, не распространяющих горение). | Используйте только кабели с соответствующей маркировкой (например, ВВГ-нг LS для силовых линий, UTP cat.6 для сетевых), предназначенные для групповой прокладки в закрытых каналах. |
| Отсутствие маркировки кабелей на выводах | При расширении сети или поиске неисправности приходится тратить время на «прозвонку» каждой линии. Риск отключения критически важного оборудования. | Промаркируйте оба конца каждого кабеля сразу после укладки. Используйте бирки, термоусадочные трубки с надписями или цветовую кодировку согласно вашей схеме. |
| Забивание каналов под завязку | Невозможность безопасного извлечения кабеля без повреждения соседних. Нарушение воздушного зазора, ведущее к перегреву. | Соблюдайте правило 40%: суммарный диаметр всех кабелей в одном отсеке не должен превышать 40% от его сечения. Это обеспечит нормальный теплоотвод и удобство работы. |
Организация кабельной системы с использованием алюминиевых скрытых плинтусов — это разумное инвестирование в эстетику, безопасность и эффективность вашего офиса. Такой подход не только мгновенно преображает пространство, избавляя его от «спагетти» из проводов, но и создает технологичную, легко обслуживаемую инфраструктуру, готовую к модернизации. Прочный и стильный алюминиевый плинтус станет незаметным, но невероятно важным элементом современного рабочего места.
